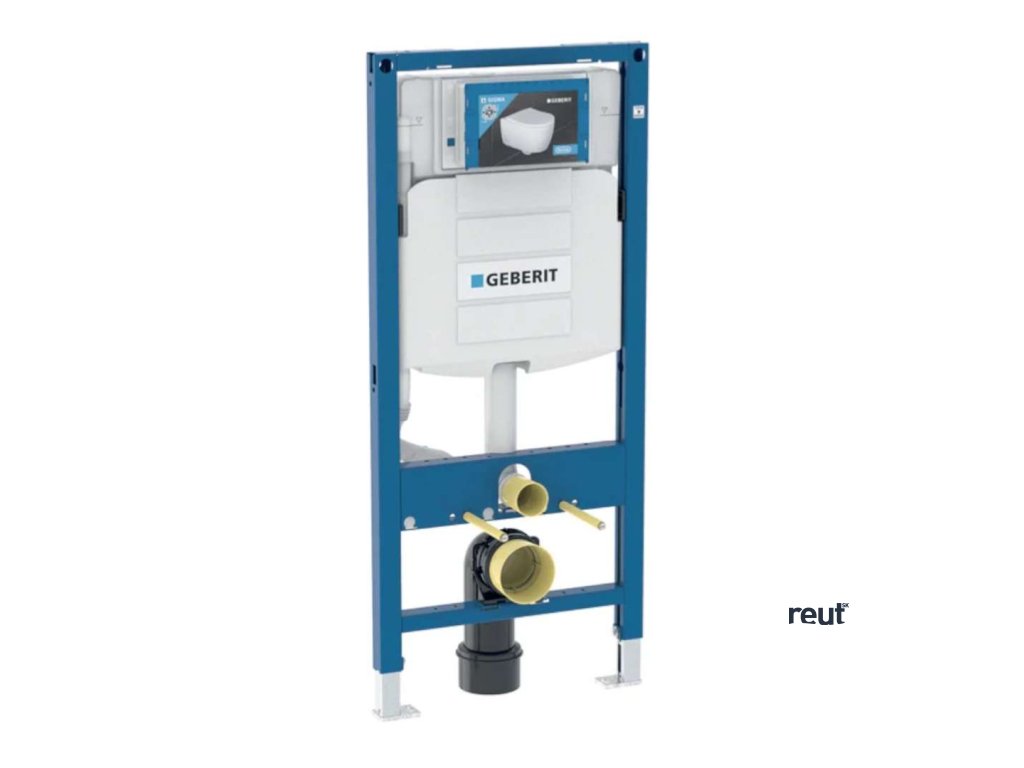

Geberit Duofix Predstenová inštalácia na závesné WC, výška 1,12 m 111.925.00.5

Podrobný popis

Montážny prvok Geberit Duofix pre závesné WC, 112 cm

• so splachovacou nádržkou pod omietku Sigma 12 cm


• na konštrukcie vykonávané suchým procesom


• k montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti


• k montáži do inštalačných stien vysokých na výšku miestnosti


• k montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti


• na závesné WC s pripojovacími rozmermi podľa EN 33:2011


• na závesné WC s vyložením do 62 cm


• na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovanie Štart/Stop


• na hrúbku podlahy 0-20 cm

Vlastnosti

• statický samonosný rám, chránený proti korózii práškovým poťahom


• rám s vŕtanými otvormi priemer 9 mm na upevnenie do drevenej konštrukcie


• rám pripravený na podpery u WC keramík s malou opornou plochou


• podpery pozinkované, s protišmykovou úpravou, nastaviteľné 0 - 20 cm


• spodné dosky otočné


• hĺbka spodnej dosky vhodná k montáži do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix


• pripojovacie koleno na montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm


• odhlučnené upevnenie pripojovacieho kolena


• splachovacia nádržka pod omietku s ovládaním spredu


• splachovacia nádržka pod omietku s izoláciou proti roseniu


• u nastavenia z výroby je možné okamžité dodatočné spláchnutie


• montážne a servisné práce na splachovacej nádržke pod omietku bez náradia


• prívod vody vzadu alebo hore uprostred


• kryt na hrubú montáž na servisný otvor chráni pred vlhkosťou a nečistotami


• kryt na hrubú montáž na servisný otvor s možnosťou skrátenia


• s rúrkovou chráničkou pre prívodné potrubie vody pre sprchovacie WC Geberit AquaClean a pre pripojovací kábel


• upevnenie pre prípojku elektriny


• možnosť montáže Power & Connect boxu

Technické údaje

• tlak pri prietoku: 10 - 1 000 kPa


• maximálna teplota vody: 25 °C


• splachovacie množstvo - nastavené vo výrobe: 3/6 l


• veľké splachovacie množstvo - rozsah nastavenia: 4/ 4,5 / 6 / 7,5 l


• malé splachovacie množstvo - rozsah nastavenia: 2 - 4 l


• výpočtový prietok: 0,11 l/s


• minimálny pretlak pre výpočtový prietok: 50 kPa

Obsah balenia

• prívod vody R 1/2", vhodný k MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom


• kryt na hrubú montáž na servisný otvor


• pripojovacia súprava pre WC, priemer 90 mm


• pripojovacie koleno 90° z PE-HD, priemer 90 mm


• priechodka z PE-HD, priemer 90 / 110 mm


• 2 ochranné zátky


• 2 závitové tyče M12


• upevňovací materiál
